전력 시스템 중 스위치나 개폐기 같은 보호기기 중심으로 정리.

컷아웃 스위치( COS : Cut Out Switch )

COS는 주로 변압기의 1차측에 각 상마다 취부하여 변압기의 보호와 개폐를 위한 것으로서 단극으로 제작되며 내부의 퓨즈가 용단되면 퓨즈홀더가 중력에 의하여 스스로 개방되므로 용단여부를 쉽게 식별할 수 있다.
(COS에 퓨즈대신 동봉을 사용할 경우 단로기의 대용으로 사용할 수 있다.)

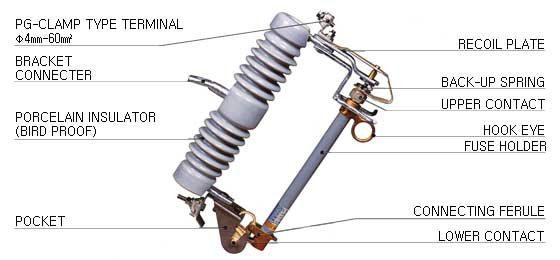

특·고압 컷아웃트위치(COS)

특·고압 컷아웃트 스위치( High-Voltage Cut-Out Switches )는 변압기 및 주요기기의 1차측에 설치 사용하며 단락이나 지락 사고 또는 과부하에 등에 의한 과전류로부터 기기를 보호하기 위해 사용합니다. 고장전류가 흐르면 휴즈링크가 용단되면서 발생하는 아크열에 의해 휴즈통 내벽의 물질이 분해, 절연성가스가 발생하여 아크가 소호되어 고장전류가 차단 됩니다.

고장구간자동개폐기(ASS)

고장구간자동 개폐기( Auto-Sectionalizing Switches )는 22.9kV-y 배전선로에서 변젼소의 CB 또는 Recloser 부하 측에 부하용량 4,000kVA(특수부하 2,000kVA)이하인 수용가 수전 인입점에 설치하여 수용가의 고장구간을 후비 보호장치와 협조하여 자동으로 고장구간만을 차단하므로 고장으로 인한 정전피해를 최소화시키는 선로 보호용 개폐 기입니다.

가스절연부하개폐기(25.8㎸ SF6 Gas Insulated Load Break Switches)

가스절연부하개폐기(25.8㎸ SF6 Gas Insulated Load Break Switches) 제어함 조작형 SF6 가스절연 방식의 부하개폐 기는 22.9㎸-y 가공배전선로에 설치하여 사용되는 개폐기로 절연 및 아크 소호능력이 뛰어난 SF6 가스를 사용 재점 호. 재발호가 없는 부하 개폐성능을 발휘하고 현장 또는 원격에서 통신수단에 의해 각종 상태정보 및 조작이 가능한 배전 자동화 개폐기입니다.

가스차단기(GCB, Gas Circuit Breaker)

투입 차단 시 발생하는 arc 생성물을 6-불화유황(SF6)의 압축가스를 이용하여 소호하는 차단기. 가스차단기에는 차단할 때 12～15kg/㎠.g의 높은 가스 계통에서 약 2kg/㎠.g의 낮은 가스 계통으로 SF6 GAS를 뿜어서 소호하는 밀폐 사이클의 2중 가스식과 차단할 때만 피스톤작용으로 가스압을 상승시키는 단일 가스방식의 2종류가 있다.

계전기(Relay)

기기나 선로에 취부하여 고장 발생 시에 기기를 손상하기 전에 간단한 동작으로 복잡한 또는 원방의 기기를 확실히 제어하고 또 다른힘을 받아서 기기를 여러 가지 목적에 의해 동작시키는 장치.

과전류계전기(OCR, over current relay 50/51)

전류의 크기가 일정치 이상으로 되었을 때 동작하는 계전기이며 특별히 지락사고 시 지락전류의 크기에 응동하도록 한 것을 지락과전류계전기라 하고 일반 과전류계전기를 OCR(over current relay), 지락과전류계전기를 OCGR(over current ground relay)이라 함

기중부하개폐기( Interrupter Switch )

공기중에서 정격전류를 개폐(開閉)할수 있는 스위치13.2/22.9 kv-Y선로에서 주로 사용하며 자가용 수전설비에서는 내선 규정에 의해 수전 용량이 300[kVA]이하인 인입개폐기로 사용토록 하고 있다.

기중차단기(ACB, Air circuit breaker)

전기회로에서 접촉자간의 개폐동작이 공기 중에서 이상적으로 행해지는 차단기. 전류비를 고려하여 적합한 적용을 할 때 전류의 손실 없도록 과전류를 미리 예측하여 자동적으로 회로를 개방하거나 수동적인 방법으로 회로를 개폐하며, 교류 1,000V 이하의 회로에서 사용한다.

누전차단기(ELCB,leakage current circuit breaker)

개폐기구, 트립장치 등을 절연물 용기 내에 일체로 조립한 것으로 통전상태의 전로를 수동 또는 전기 조작에 의해 개폐할 수 있으며, 과부하, 단로 및 누전발생 시 자동적으로 전류를 차단하는 기구를 말함.

단로기(Disconnecting switch)

부하전류를 어떤 모양으로 제거한후 회로를 격리하도록 하기위한 장치. 공칭전압 3.3kV 이상 전로에 사용되며 기기의 보수점검 시 또는 회로전환 변경을 하기 위해 사용되지만 통상부하전류의 개폐는 하지 않는 기기이다.

모선(bus,bus bar )

여러 개의 전원 또는 공급 회로가 접속되는 도체

뱅크용량(Bank capacity)

삼상전력의 변압을 행하는 변압기의 조(組)를 뱅크(bank)라 하며 단상기에서는 3대를 조합하여 뱅크로서 사용하며 그 경우의 총출력 kVA를 뜻한다.

병렬콘덴서(shunt capacitor)

선로에 병렬로 접속하여 중부하시에 부하의 지상무효전력을 보상하고
역률의 개선, 전압강하의 경감, 전력손실의 저감을 목적으로하는 콘덴서.

부하개폐기(LBS, Load Breaker Switch)

수변전설비의 인입구 개폐기로 많이 사용되고 있으며 전력퓨즈의 용단시 결상을 방지하는 목적으로 채용되고 있다 3상 부하가 있는 경우 트립장치(Trip Device)가 있는 3극부하개폐기와 조합한 전력퓨즈를 사용하는 것이 바람직하다. 동작내용은 전력퓨즈가 내장된 동작표시장치가 돌출하면서 트립장치가 작동하여 스프링에 축적된 힘에 의하여 가동부하 접점을 자동 개방시키도록 되어있다. 따라서 3상에 연결된 어느 전력퓨즈라도 결상을 방지하게 된다
